KEWEI科威LP2系列PLC特点：
l 模拟量精度高，自带PID自整定
l 高速脉冲处理功能指令齐全，如：DDRVI/A、DZRN、DDVIT、PTO指令
l 多条定位指令，加减速曲线控制步进、伺服，曲线更平缓、定位更精准
l 脉冲输入输出指令并发多任务处理机制
l 简洁便利的MODBUS通信指令，便于与其他设备通信组网
l 扩展模块丰富灵活，有开关量、模拟量扩展模块
l 用于中小型控制系统
l 嵌入式PLC的首创者、有25年PLC产品研制经验的黄石科威自控公司研制
l 嵌入式结构设计，便于快速量身定制专用PLC、控制器
l 1100多万台PLC已在纺织机械、电梯、工业窑炉、塑料机械、印刷包装机械、食品机械、数控机床、木工机械、环保设备上应用
l 带浮点数运算功能
KEWEI科威LP2系列PLC产品简介
●通讯口：标配1个RS232，1个RS485
●高速计数：【1相】60KHz/2路，10KHz/ 2路 【2相】30KHz/1路，5KHz/ 1路
●高速脉冲：晶体管T机型自带4路100KHz高速脉冲输出，16点2路80KHz高速脉冲输出
●程序容量：程序容量16K步
●时钟功能：内置实时时钟功能
●扩展功能：可扩展LP1/LP2系列所有模块（模块总数最多6个）
●高速处理：I/O刷新指令，可设置输入滤波参数，输入中断及脉冲捕捉功能
●数据寄存器：一般用8000点
●浮点运算：带浮点运算功能
KEWEI科威LP2系列PLC命名规则
KEWEI科威LP2系列PLC选型面价
序号 | 产品型号 | 输入 | 继电器输出 | 晶体管输出 |
1 | LP2-08M08R | 8 | 8 | |
2 | LP2-08M08T | 8 | 8 | |
3 | LP2-14M12R | 14 | 12 | |
4 | LP2-14M12T | 14 | 12 | |
5 | LP2-18M14R | 18 | 14 | |
6 | LP2-18M14T | 18 | 14 | |
7 | LP2-24M16R | 24 | 16 | |
8 | LP2-24M16T | 24 | 16 | |
9 | LP2-28M20R | 28 | 20 | |
10 | LP2-28M20T | 28 | 20 |

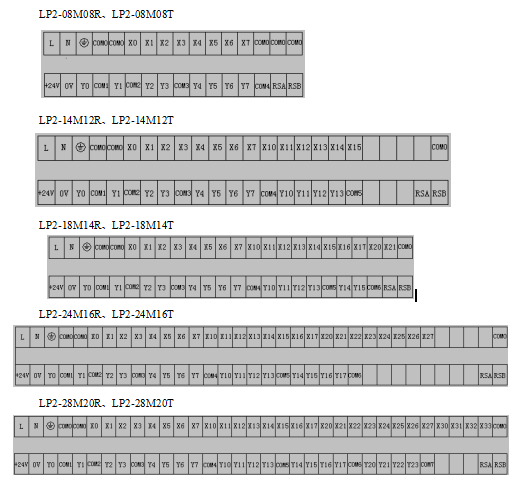

KEWEI科威LP2系列PLC硬件端子
KEWEI科威LP2系列PLC基本参数表:
主机型号 | 合计 点数 | 输入输出特性 | |||||
普通输入 | 高速输入 | 输入电压 | 普通输出 | 高速输出 | 输出方式 | ||
LP2-08M08T | 16 | 8 | 单相：2路60KHz，2路10KHz AB相：1路30KHz，1路5KHz | DC24V | 8 | 2路80KHz | 晶体管 |
LP2-08M08R | 16 | 8 | 单相：2路60KHz，2路10KHz AB相：1路30KHz，1路5KHz | DC24V | 8 | / | 继电器 |
LP2-14M12T | 26 | 14 | 单相：2路60KHz，2路10KHz AB相：1路30KHz，1路5KHz | DC24V | 12 | 4路100KHz | 晶体管 |
LP2-14M12R | 26 | 14 | 单相：2路60KHz，2路10KHz AB相：1路30KHz，1路5KHz | DC24V | 12 | / | 继电器 |
LP2-18M14T | 32 | 18 | 单相：2路60KHz，2路10KHz AB相：1路30KHz，1路5KHz | DC24V | 14 | 4路100KHz | 晶体管 |
LP2-18M14R | 32 | 18 | 单相：2路60KHz，2路10KHz AB相：1路30KHz，1路5KHz | DC24V | 14 | / | 继电器 |
LP2-24M16T | 40 | 24 | 单相：2路60KHz，2路10KHz AB相：1路30KHz，1路5KHz | DC24V | 16 | 4路100KHz | 晶体管 |
LP2-24M16R | 40 | 24 | 单相：2路60KHz，2路10KHz AB相：1路30KHz，1路5KHz | DC24V | 16 | / | |
LP2-28M20T | 48 | 28 | 单相：2路60KHz，2路10KHz AB相：1路30KHz，1路5KHz | DC24V | 20 | 4路100KHz | 晶体管 |
LP2-28M20R | 48 | 28 | 单相：2路60KHz，2路10KHz AB相：1路30KHz，1路5KHz | DC24V | 20 | / | |
注：LP2单相独立计数可达100KHz。
KEWEI科威LP2系列PLC辅助功能
功能名称 | 相关软元件 | 功能描述 | 应用提示 | LP1 | LP2 |
程序加密 | D8254 | 程序一经加密，不能读出，只能写入。 | 防止程序泄露。 | √ | √ |
实时时钟 | D8013～D8019, M8015～M8017 | PLC 在供电或断电情况下能够正确计时，可实现时间信息的读取和调整。 | 应用于时间关联的控制上。如某路口在早上7:30到7:50一直绿灯，满足人流单向的要求。 | √ | √ |
固定周期脉冲 | M8012，M8013 | 不管是否使用，M8012、M8013 都会按照100ms、1s 的固定周期进行翻转。独立于梯形图之外，不受扫描周期影响。 | 在程序控制时，使用定时器，因受扫描周期影响，会增大累积误差。用于严格控制时序的场合，或用于消除累积时差的场合。 | √ | × |
窄脉冲捕捉 | M8208,D8020,D8021 | 当输入信号宽度小于10ms时，PLC需要应用此功能。 | √ | × | |
软件版本号 | D8255 D8253 | D8255记录内核版本号 D8253记录驱动版本号 | 内核和驱动程序升级时，以前的版本有些功能不支持，需查看版本号，必要时更新。 | √ | √ |
注：√ 表示支持该功能，或有此指令。× 表示不支持此功能，或无此指令。

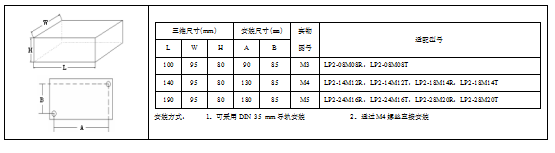

KEWEI科威LP2系列PLC产品尺寸
